请教双开双控开关电路接线图?

时间:2024-06-26 09:24:31来源:网络作者:得意生活网

双联双控开关接线图

双开双联双控开关接线图:

双控的开关,三个接线柱。按进户线为红、蓝线,红为L蓝为N,进户蓝线直接接到一个双控开关的上接线柱,中接线柱为蓝线接到电灯的一侧,下接线柱和进户红线连接。

进户红线接到另一个双控开关上接线柱,中接线柱为红线接到电灯的另一侧,下接线柱和进户蓝线连接。

扩展资料

双联开关

双联开关又称双控开关。这两条电路保证当任意一个开关状态改变,可以使中间连接的电器和电源在开路/断路状态切换。

安装要求

安装要求有如下几点:

①开关内的两个接线柱,一个与电源线路中的一根火线连接,另一个接至灯座的接线柱上。

②安装拉线式开关时,拉线口必须与拉的方向保持一致,否则容易磨断拉线。

③安装平开关时,应使操作柄扳向下时接通电路,扳向上时分断电路。

参考资料:百度百科-双联开关

双控开关接线图

买回来的开关面板内一般都会有标识L、L1、L2等字样,用工具把线头的塑料皮不掉,不要留太多,避免线和线碰到一起。首先把L端的线和L1L2的一端连接起来。开关开启后,再把另一端的L1L2和L连接起来。以左边开关的L先为火线,把L1L2连接,再把右边的L点连接到灯上的一边,另一边连零线。
双控开关中,要把火线与开关的L接线端口相连接,另一个开关L跟灯线连接。2、再使用导线把两个开关L1和L1相连,L2和L2相连。3、最后把灯泡的另一头与零线接上即可。

双开双控接法线路图

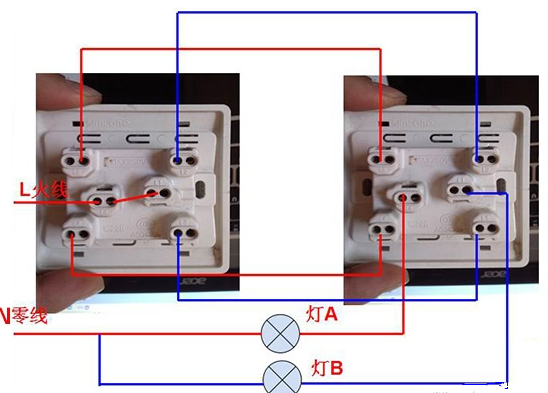

单开双控走线是三根很简单,单开双控面板三个桩头分别是L、L1、L2,二个面板L分别接火线和灯控制线,另外二个接二根回路线。 下面介绍一下双开单控改双开双控,双开单控接线盒内三根线,一根火线二根灯控制线,改下五根线或六根线都行,这里介绍五根线,如下图 上面说到五根线六根线都行,为什么?双开单控是三根线,一根是火线,二根分别是二个灯的控制线,如果走的五根线,那就一根线接火线到另外接线盒,如果是六根线就用二根线分别接二个灯的控制线,就节约来说走五根线的多,所以本图也是五根线。 双开双控面板有六个桩头,分别是L1、L11、L12这是一组L2、L21、L22这是另外一组。如果买的面板如小文图中那样还好分

双开开关接线方法

双开开关接线方法如下:

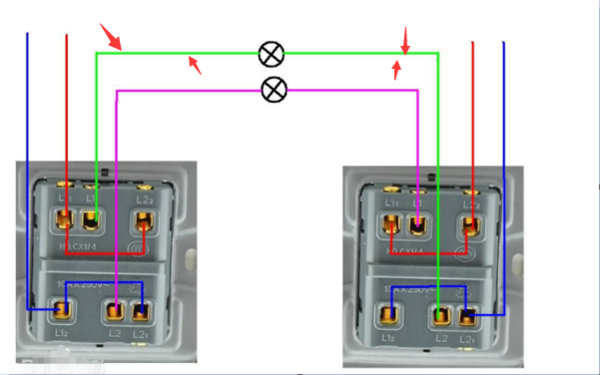

第一步:先连接图中双控开关的红色线路。如图:

第二步:连接图中双控开关的绿色线路。如图:

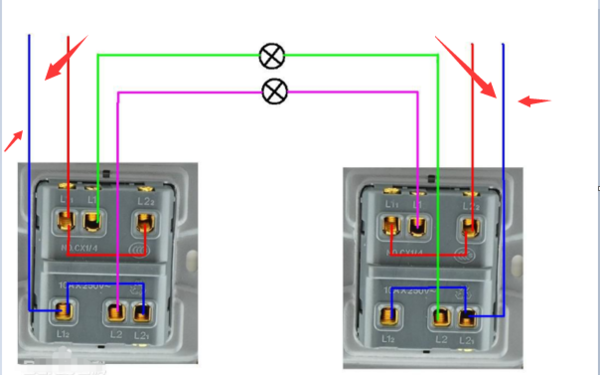

第三步:再连接图中双控开关的蓝色线路。如图:

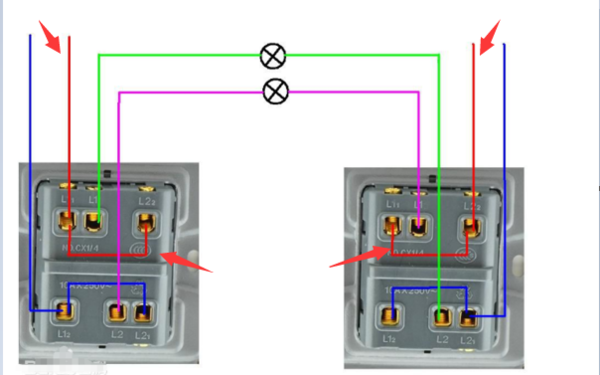

第四步:最后连接图中双控开关的紫色线路,完成线路连接。如图:

以上,完成。

扩展资料:

单开开关和双开开关区别:

单开开关:有两个接线柱,只有一个接点,接通或者断开,单开开关是一个开关控制一件或多件电器,根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。

双开开关:有三个接线柱,有两个接点,一个接点接通的同时另一个接点断开。

参考资料:

百度百科:双开双控开关

双开双控开关电路图

当零线进入灯火线开关,两个L共同点连在一起开始接火线,两个L1各连一个灯成为控制线。零线进灯,火线接第一个开关2个L点,然后第二个开关2个L各连一个灯,剩下的接点同名同位置连在一起就可以了,只要懂的接线的技巧,就很容易。
