装修图纸都有哪些？如何看懂？

怎样看懂装修平面图？

无论是购买商品房，还是要装修房子，我们都会看到开发商或装修公司提供的平面图。对于很多非专业人士来说，要看懂这个平面图，具有一定困难的。那么，本期来说下怎么看懂平面图。

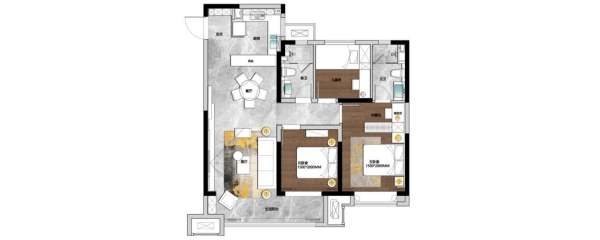

▲彩色平面图

平面图的范畴比较广，牵涉到规划、建筑、装修、机械等方面。在这里，我们主要是讨论装修平面图。

平面设计图是属于二维空间，由X轴和Y轴所组成的。专业的解释是：一个房子在1.5米的高度水平方向剖切开，移开1.5米以上的部分，在剖切高度由上往下平视所得到的投影，称之为平面图。

平面图的内容一般有：指北针、轴线轴号、尺寸、文字说明、承重墙、砖墙、窗户、门、烟道井、排水管、家具、洁具、橱柜等等。

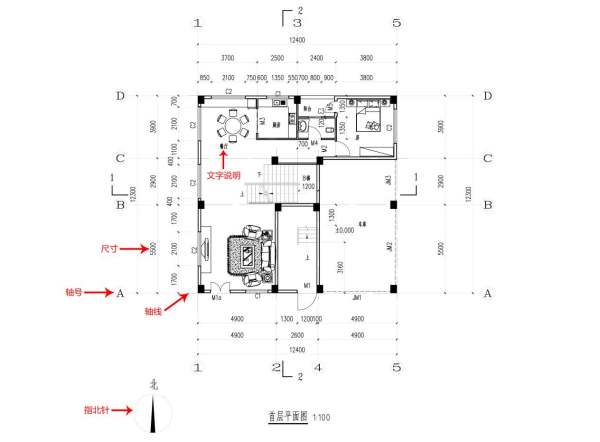

▲平面图中的指北针、轴号轴线、尺寸、文字说明

指北针

指北针的作用：能清楚的知道房子的东南西北朝向，其方位表示是：面对指北针正北方向，按照上北下南，左西右东的方法即可知道朝向。

轴线轴号

轴线轴号主要在建筑施工图里使用，一般平面设计图不会有，了解一下即可。

尺寸

尺寸是平面图最重要的数据，依靠尺寸才能知道房子的大小。平面图的尺寸以毫米为单位。

文字说明

文字说明是最直观知道各个空间的功能。例如：客厅、餐厅、卫生间等。

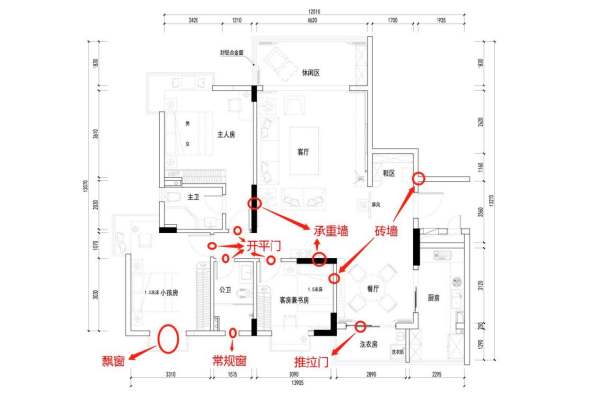

▲平面图中的承重墙、砖墙、窗户、门

承重墙

承重墙顾名思义是承载重量的墙，也可以叫承重柱。

在平面图中，承重墙是用填充黑色实心的图形表示。现在的商品房承重墙不像是传统的正方形或长方形，而是沿着墙体设置，所以很多商品房比较到有凸出一角的承重墙，就算有也不会很多。这样的设计更实用，空间效果更好。

砖墙

砖墙是用来分隔室内空间的墙体，不承载重量。

砖墙是用两根粗线组成的图形表示。砖墙分为外墙和内墙，外墙是指房子最外围的墙体，一般是24CM左右厚，而内墙是指外墙以外的墙体，其厚度一般是12CM和18CM。

窗户

在平面图中，窗户可分为落地窗、常规窗和飘窗。

落地窗和常规窗用平行的三条或四条直线表示；飘窗用平行的三条直线外加一条飘窗台边缘的直线。

门

在平面设计图中，根据门的开启方式一般可分为平开门和推拉门，不同的门表示的图例也不相同。

平开门也叫掩门，其图例用四分之一弧线加一个细长的长方形表示。

推拉门也叫趟门，根据门的数量两扇或四扇，相对应在平面图中会用两个或四个细长的长方形表示。

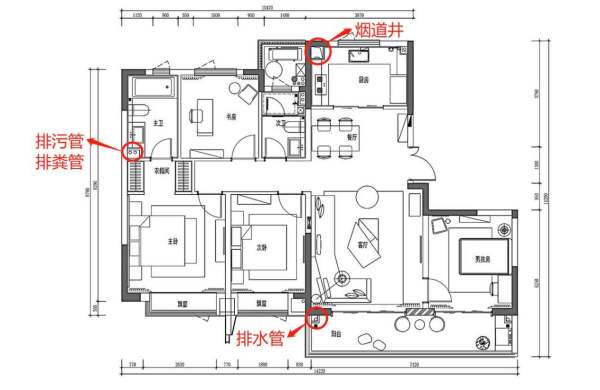

▲平面图中的烟道井、排水管

烟道井

烟道井在厨房里，是油烟机排烟的地方。其图例在长方形内里加折线来表示。

排水管

排水管在阳台、卫生间里，是雨水、污水和粪水排走的地方。其图例是圆形表示。

家具、洁具、橱柜

家具、洁具、橱柜涉及的内容相当多，下面在平面设计图中放大局部来讲解各个空间的图例，这样会更直观和更容易明白。

客厅

客厅的内容有沙发组合、电视柜、电视机、窗帘和餐厅的餐台椅、酒柜等等，图例如下：

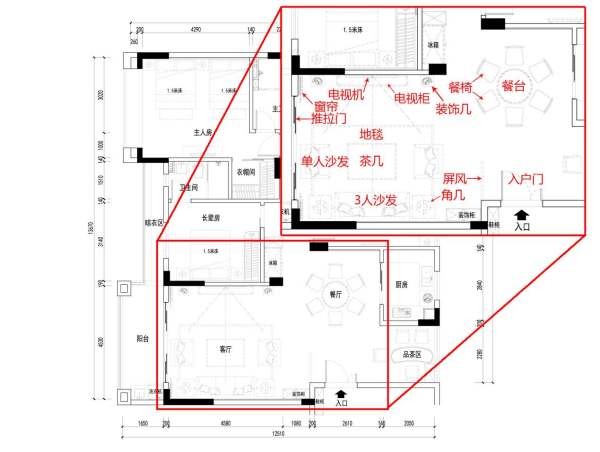

▲平面图中客餐厅图例说明

厨房

厨房的内容有橱柜、冰箱、燃气灶、洗菜盆等等，图例如下：

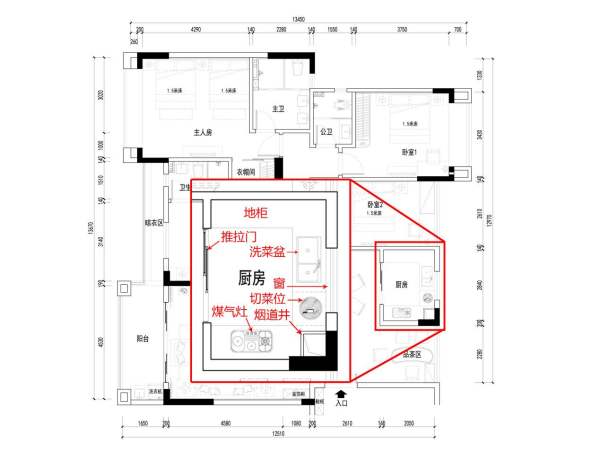

▲平面图中厨房图例说明

卫生间

卫生间的内容有洗手台、马桶、沐浴玻璃门、花洒等等，图例如下：

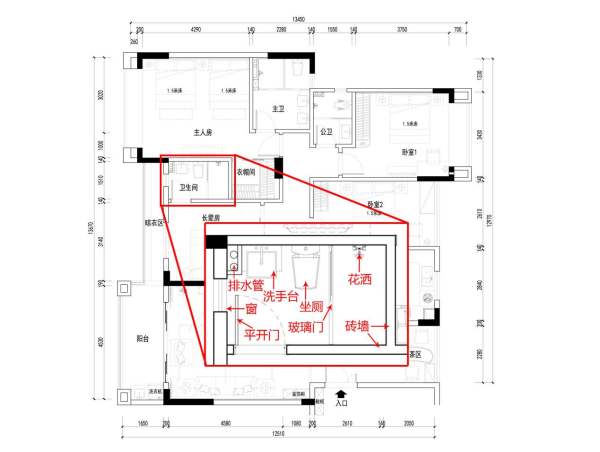

▲平面图中卫生间图例说明

卧室

卧室的内容有床、床头柜、书台、衣柜等等，图例如下：

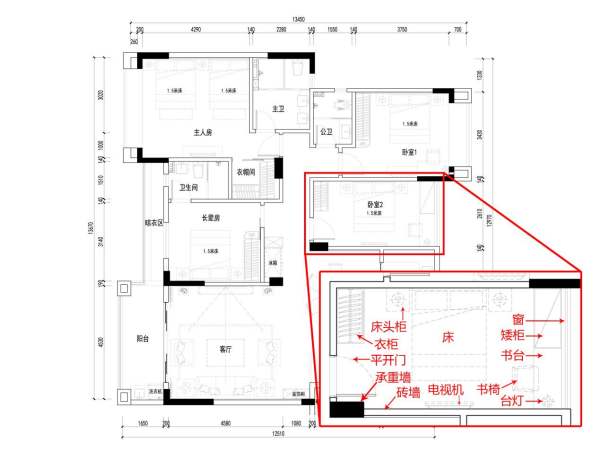

▲平面图中卧室图例说明

阳台

阳台的内容有洗衣机、洗手台、休闲椅等等。图例如下：

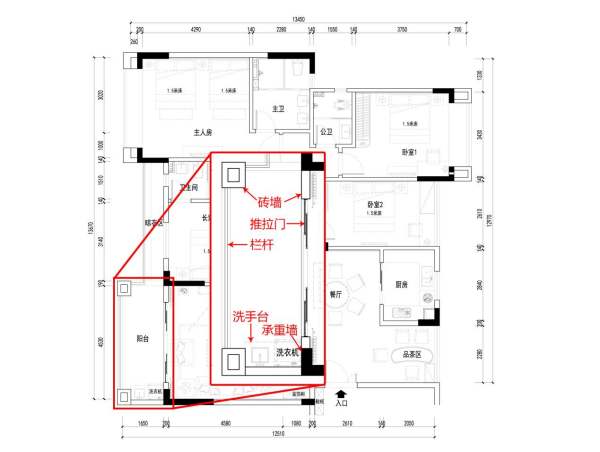

▲平面图中阳台图例说明

在平面图中的图例不一定是固定不变的，可能会有所不同，但相差不会很多。

最后，懂得了以上这些组成平面图的内容，那么你就能看懂平面图了。

装修图纸如何全看懂

装修图纸的看法：
1、看图纸目录。首先查看工程图目录，查看工程图目录和实际工程图是否相同，然后从目录中了解房屋的设计。总图目录包括原始建筑物测量图，装饰平面图，天花板天花板布局，地板材料图，配电系统图等。
2、看装修设计的一般说明。这取决于装修设计总体说明中的数据和做法是否正确。如果不正确，应通知设计者进行修改。如果正确，则可以根据需要构造它。
3、了解图纸上的各种符号。如果您想了解图纸，则需要了解图纸上每个符号的含义，例如：门的扇形形状，这意味着门在内部打开。另外，图纸上的窗口通常由3条线链接。如果是凸窗，则底部会有一条虚线。衣柜的符号是一个矩形矩形，承重墙是一条黑线，I表示梁，z表示圆柱，m表示门，c表示窗户。
4、熟悉工程平面尺寸。通用建筑计划共有三种类型，分别是细节的大小，轴的大小和总大小。查看装饰图时，可以检查细节尺寸的总和是否等于轴之间的尺寸，以及轴之间的尺寸总和是否等于总尺寸。
别墅大师为你提供当地建房政策，建房图纸，别墅设计图纸;
别墅外观效果图服务，千款爆红图纸任你选：https://www.bieshu.com?bdfc

教你看懂各种装修图纸，做个精明装修人

　　装修时，装修公司会给出很多图纸给业主，但是有些人空间想象能力比较差，就像在数学课上看不透几何空间图形一样，往往不知道该怎么看这些图纸。今天土巴兔小编就为这些困惑的朋友们来好好说说，装修各种常见图纸介绍以及审核图纸注意事项，希望能够帮助到大家。

　　Part1：了解装修基本信息装修主要图纸介绍

　　主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

　　1、原始建筑测量图

　　什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。因此要重点把握原始建筑测量图。

　　2、装饰平面布局图

　　装饰平面布局图中具备的内容十分之多。其中应具备：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸;各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等;室内、外地面标高、墙体厚度应注明;如有楼梯，标明平面位置的安排、上下方向示意及梯级计算;门的开启方向;活动家具布置及盆景、雕塑、工艺品等的配置。

　　3、天花吊顶布置图

　　天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

　　4、地面材质图

　　地面材质图，顾名思义是关于地面材质的任何内容的。它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

　　5、配电系统图

　　配电图是设计图纸中十分重要的一部分，各种电源插座的位置都需要妥善安排，业主在查看配电图时，需要注意的是插座的位置、数量，位置的安排要根据实际使用的方便性安排，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响正常使用。在此情报君需要提醒的是，在数量上也不能一味地追求节俭，要根据家中电器的数量和种类安排，还要适当地留出富余。

　　Part2：各种常见图纸介绍了解清晰避免遗漏

　　除了主要的图纸，在家居装修过程中，这些图纸也经常看到，下面一起来看看吧。

　　1、建筑改建平面图

　　建筑改建平面图是根据设计方案将需要改动结构的墙体在图纸上标明的标识，比较常见的表示方法是在图纸上可以用虚线表示需要拆除的墙体，深色表示改建的墙体。

　　2、强弱电布置图

　　强弱电布置图是关于居室内部所有强电和弱电的布置的。房间里所有开关的位置，及每个开关所控制的电器、灯源。

　　3、给水走向图

　　给水走向图是关于厨房、卫生间等处的给排水线路的布置图、给水管道的管径尺寸、取水位置及高度、管线排布系统等是该图的重点。在水路施工中要十分注重，要以此图为基础。

　　4、立面图、局部放大图和节点详图

　　立面图、局部放大图和节点详图即从水平的角度看到的房间局部的剖面的图纸。它包括墙体定位尺寸，各部位装饰墙面造型的立面图形、尺寸、构造材料、面层材料名称;各房间、各部位固定家具造型的立面图形、尺寸、构造材料、面层材料;各固定家具的剖面图形、尺寸。

　　各固定家具的节点大样图形、细部材料、尺寸、构造做法;墙柱面装饰造型、花台、栏杆、台阶、线角等的尺寸及其它尺寸定位。情报君提醒在立面图中，门窗标高和高度要分别注明，相应部位的天花剖面也要一并画出，并标注天花造型部分的尺寸与标高。

　　Part3：审核图纸注意事项让你做精明装修人

　　审核图纸需要看清比例、尺寸等信息，谨防设计师和施工队钻小空子，让你做个精明的装修人。

　　1、看清图纸的比例

　　现实很多情况中，很多消费者都只喜欢看效果图，但却往往忽视了施工图，但是，效果图上漂亮的造型，现场制作出来以后，却往往与设计图纸上相差甚远。其实检查一下原因，就是设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。所以，一张设计图纸必须按照严格的比例来制作。

　　2、看清图纸的尺寸

　　有些设计图纸由于设计师没有在准备施工的现场作认真细致的测量，因此导致很多尺寸在设计时有遗漏，尤其是一些关键尺寸如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。

　　3、看选择材料是否清晰

　　大多数朋友常常关注于装潢公司的报价单，担心上当受骗，一项项地仔细检查，其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，这对于今后施工人员依照图纸施工很有利。

　　4、看制作工艺是否标注

　　在施工图纸中标注必要的制作工艺是为了一方面是便于施工，同时也能起到约束施工人员在施工过程中偷工减料的作用，保证消费者得到一个与合同洽谈相符的工程项目。

　　装修也是一门课程，想拿高分，也就需要在装修之前做好充分的准备，这样在装修时，才能尽可能的朝着你想要的方向走，最后呈现出来的效果也是最能令人满意的。所以正准备装修的业主们，特别是初次装修的业主，一定要好好了解这些装修小常识哦。更多装修资讯，请多多关注土巴兔学装修频道。您还可以订阅土巴兔装修资讯邮件，每周一期精选家装资讯，花点碎片时间学习，装修肯定没问题。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：【https://www.to8to.com/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb】，就能免费领取哦~

如何看懂装修图纸

想要看的懂图纸，需要从以下方面来学习： 1、先看图纸目录。图纸目录是了解整个装饰设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。 2、再看装饰设计总说明。装饰设计总说明是非常重要的，因为装饰设计总说明中会提到很多做法及许多装饰设计中要使用的数据，总之看装饰设计说明时不能草率，这是装饰设计正确与否非常重要的一个环节。 3、看装饰平面图。装饰平面布局图即通常所说的设计图，主要由装修公司根据业主的需求以及实际情况在原始房型结构图上进行的装饰设计或者改造。对于装饰平面布局图来说，我们需要的注意的是看装修公
